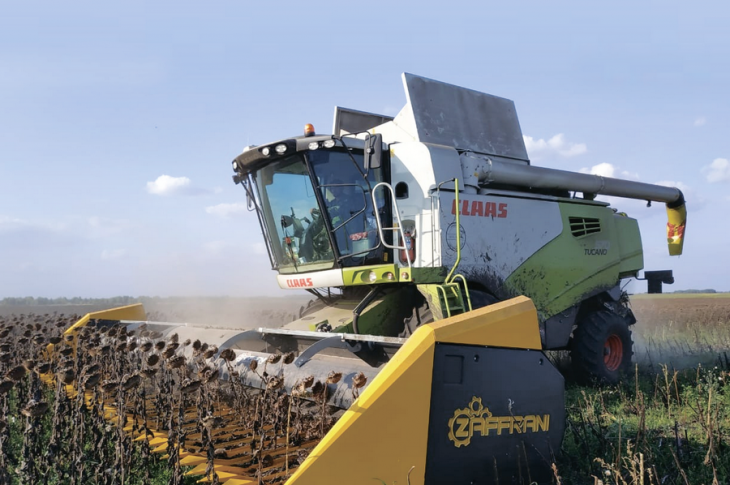

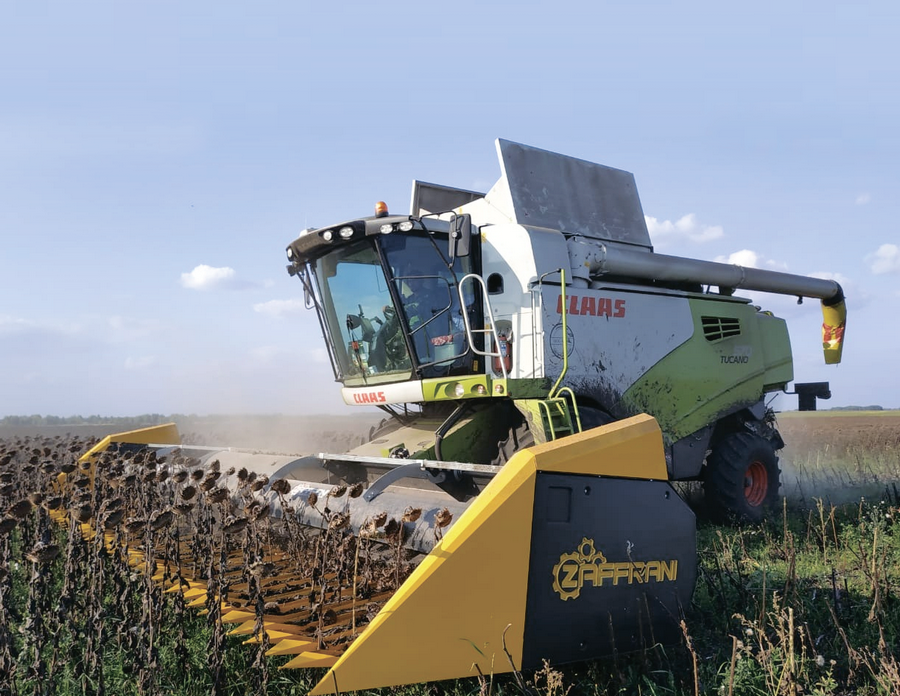

Преимущества безрядковой жатки Zaffrani

1. Уборка подсолнечника независимо от направления посева
2.  Простота и надежность конструкции, минимум подвижных частей
3. Увеличение ежедневного периода уборки на 2-3 часа
4. Увеличение скорости уборки и производительности комбайна
5. Минимальные потери за счет бережного среза
6. Уменьшение нагрузки на комбайн за счет срезания только шляпки
7. Улучшение убираемой продукции во влажности и сорности
8. Возможность работы при низких температурах

Принцип работы

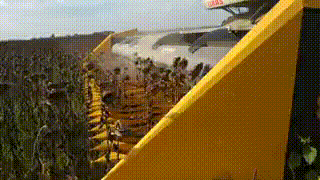

1. Корзинка подсолнечника соприкасается с защитным кожухом подающего мотовила, который из-за своего расположения по отношению к ножу режущего устройства, наклоняет подсолнечник и подготавливает его к входу в рабочую зону мотовила. Регулируемое вручную положение мотовила способствует
   продвижению срезанного продукта в направлении шнека, предотвращая потери.
2. Стебель попадает в режущее устройство и срезается. Срез выполняется чётко, благодаря эффективной коробке передач. Эксклюзивное режущее устройство позволяет комбайнам, снабженным жатками Заффрани, продвигаться вперед со скоростью 12 км/ч с максимальной производительностью. Одновременно корзинка подталкивается зубцами подающего мотовила в зону работы шнека.
3. Отрезанные корзинки направляются шнеком в центральную часть жатки, а оттуда поступают в канал элеватора комбайна, подталкиваемые двумя лопатками с зубчиками.

Технические особенности

Мотовило с 3 зубчатыми лопастями с прижимными пластинами, расположенное на нужном расстоянии от ножа – отличительная черта продукции Заффрани. Оно работает более эффективно и позволяет направлять продукт во входной канал комбайна. Зубчатое мотовило, предохраняемое защитным кожухом, вращается со скоростью 45 об./мин.







Направляющий шнек вращается со скоростью 170 об./мин. Он не создает опасных для оборудования вибраций и, благодаря минимальному расстоянию от мотовила, предотвращает застревание продукта и позволяет продвигаться вперёд более быстро и с меньшими потерями.







Узел трансмиссии – это механизм, который осуществляет передачу крутящего момента от канала элеватора жатке. В зависимости от типа используемого комбайна, узел трансмиссии может быть верхним и нижним и его можно конфигурировать в зависимости от типа комбайна. Благодаря этому, механизм жатки всегда совершает оптимальное для уборки количество оборотов, независимо от количества оборотов ВОМ комбайна. Ограничитель крутящего момента срабатывает в случае скопления продукта, предохраняя механические детали.





Протягивающий вал, расположенный под лифтерами, направляет стебли подсолнечника по ходу движения комбайна, наклоняя их вперед. Таким образом, растения в момент срезки находятся в оптимальном положении. Потеря продукта (семян) сводится к минимуму, а также уменьшается количество сора, попадающего в машину.







Ножи с широкой режущей передней кромкой позволяет срезать даже самые толстые стебли, он управляется при помощи коробки перемены передач и имеет скорость резки 700 ударов/минуту: это приводит не только к минимальному износу устройств трансмиссии и сокращению вибрации рамы, но также к оптимизации срезания и уборки урожая в целом. Жатки для подсолнечника Заффрани снабжены запасным ножом, который для удобства закреплен внутри корпуса жатки.

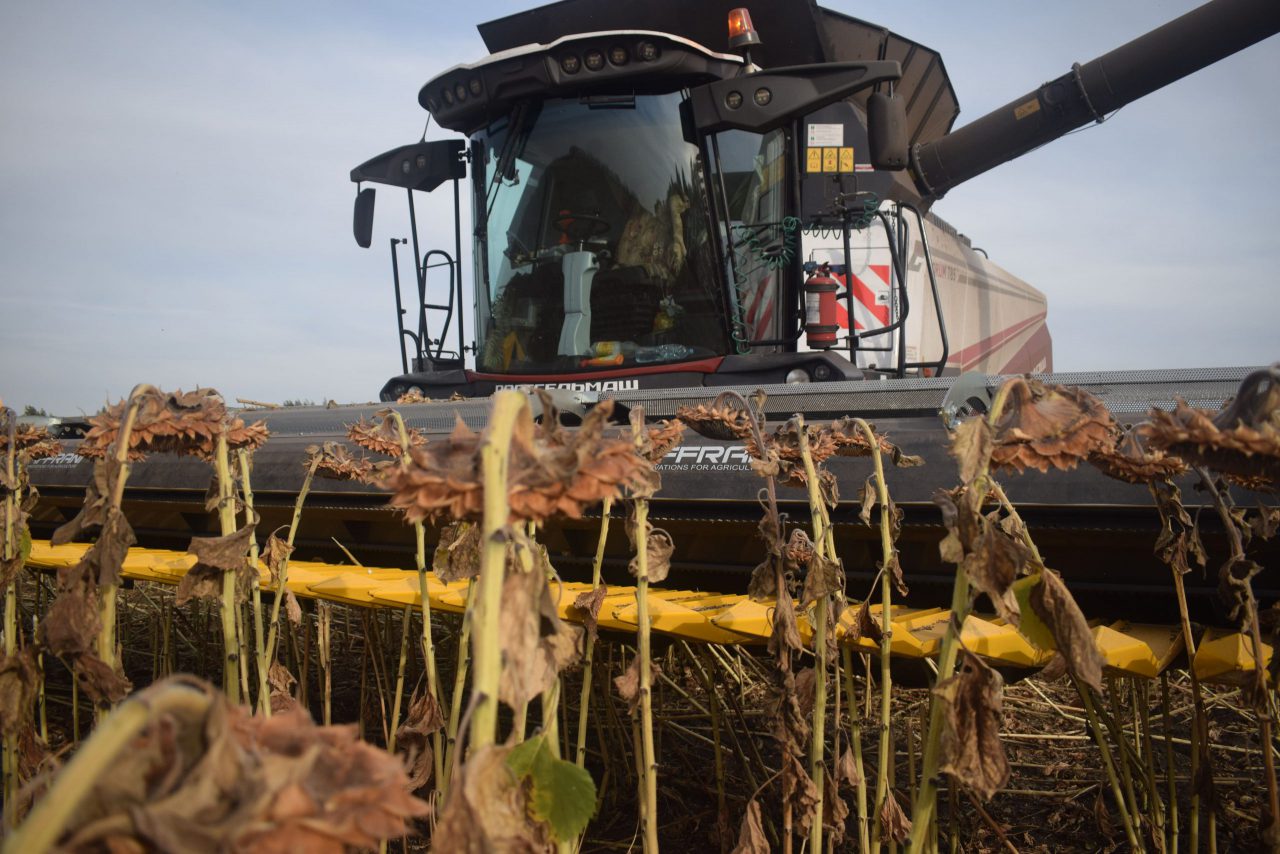

Особая форма конструкции и расположение лифтеров позволяют свободно попадать подсолнечнику внутрь жатки и выполнять уборку посевов любой плотности. Сферические стальные наконечники, приваренные на лифтерах, предохраняют убираемый продукт от ударов, тряски и зацепления. Потеря семян, не превышает 3%.

Закругленные бока и фигурные картеры позволяют комбайну без затруднений продвигаться по полю, в том числе в направлении, противоположном направлению посева, со скоростью до 12 км/ч.
